КТПБ

Комплектная трансформаторная подстанция блочного исполнения

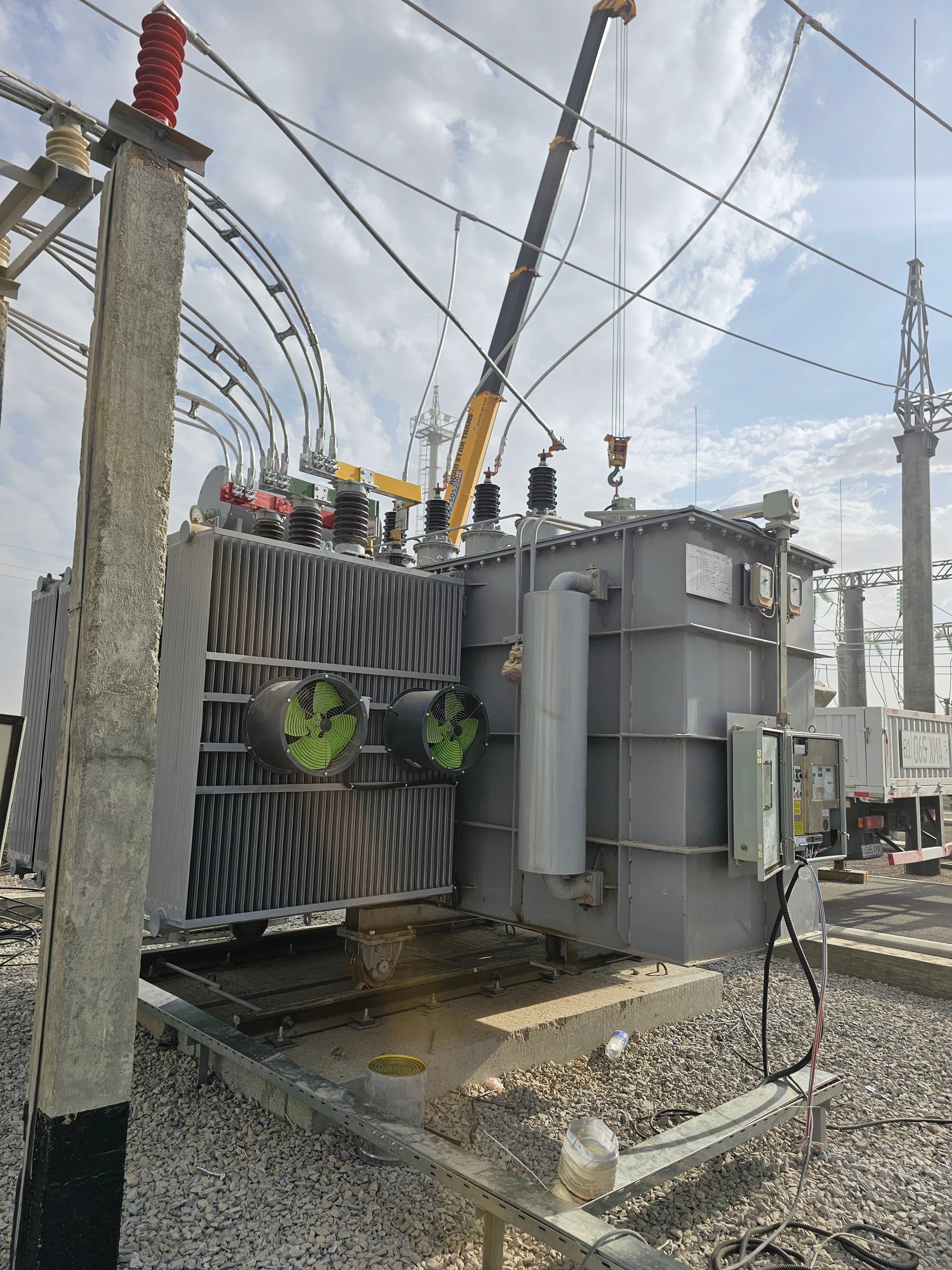

Подстанция из блоков заводской готовности. На фото — объект на площадке: ОРУ с порталами и ошиновкой, силовые трансформаторы, шкафы управления, здания ЗРУ.

Мощность трансформаторов

на объектах BIONIKA — от 1 600 до 63 000 кВА

Напряжение ВН / НН

на объектах BIONIKA — 35/0,4; 35/6; 35/10; 110/10; 110/35/10 кВ

Схема

по проекту; один или два трансформатора

Исполнение

ОРУ 35–110 кВ из блоков, ЗРУ или КРУН 6–10 кВ

35–110 кВ

ОРУ блочное

Открытое распределительное устройство из блоков заводской готовности

ОРУ собирается на площадке из готовых блоков на металлических рамах: выключателей, разъединителей, трансформаторов тока и напряжения. Блоки изготавливаются и проверяются в цехе, что сокращает монтаж на объекте.

35–110 кВ

Блок выключателя

Блок ОРУ с выключателем на металлической раме

Выключатель наружной установки с приводом и шкафом управления, смонтированный на опорной раме заводской готовности.

35–110 кВ

Блок разъединителя

Блок ОРУ с разъединителем на металлической раме

Трёхполюсный разъединитель наружной установки с приводом, смонтированный на опорной раме заводской готовности.

35–110 кВ

Блок трансформаторов тока

Блок ОРУ с трансформаторами тока

Три трансформатора тока наружной установки с клеммным шкафом на общей опорной раме.

35–110 кВ

Блок трансформатора напряжения

Блок ОРУ с трансформаторами напряжения

Трансформаторы напряжения наружной установки на общей опорной раме заводской готовности.
