6–10кВСреднее напряжение

6–10 кВ

КСО-298

Камеры сборные одностороннего обслуживания

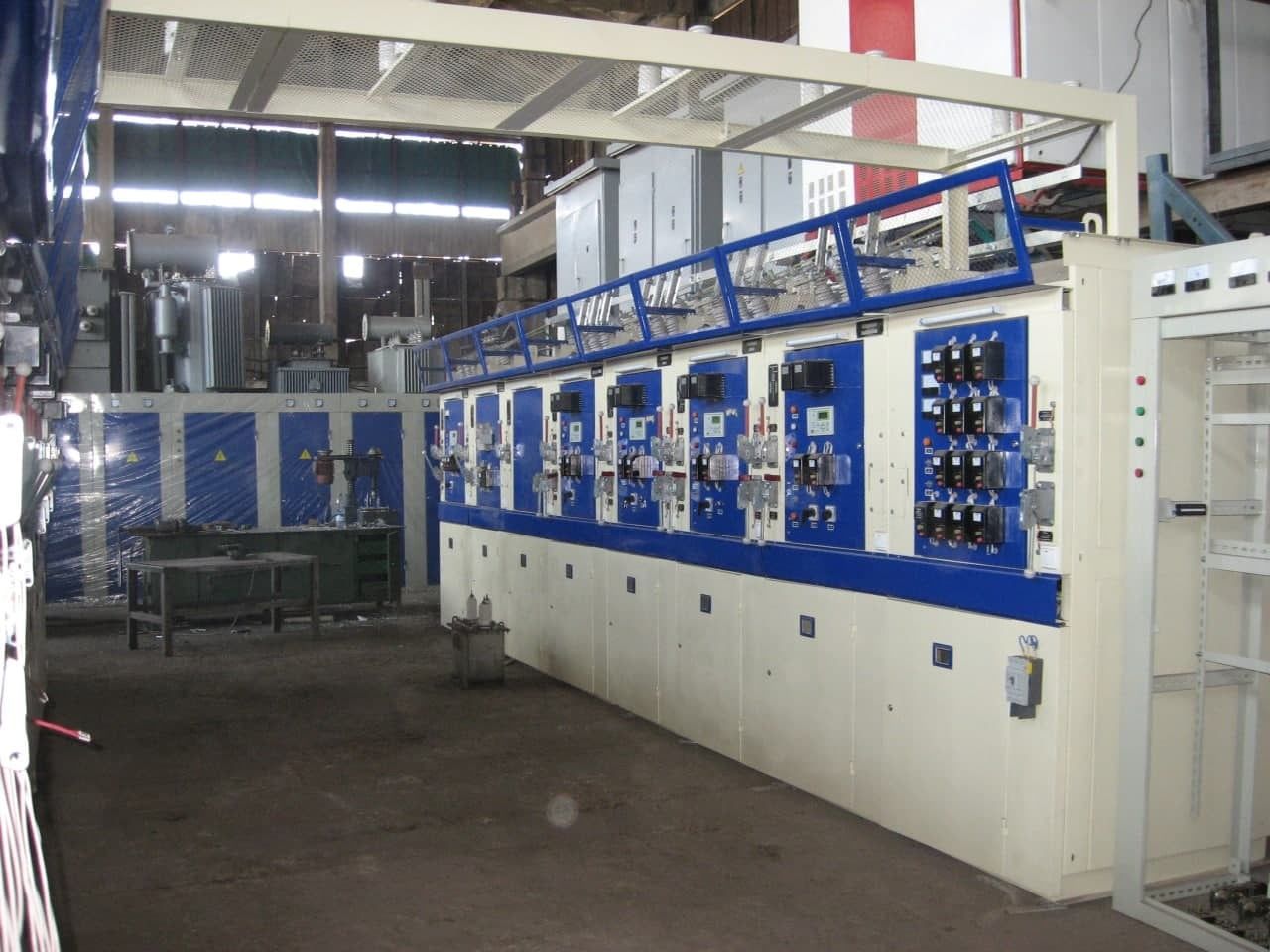

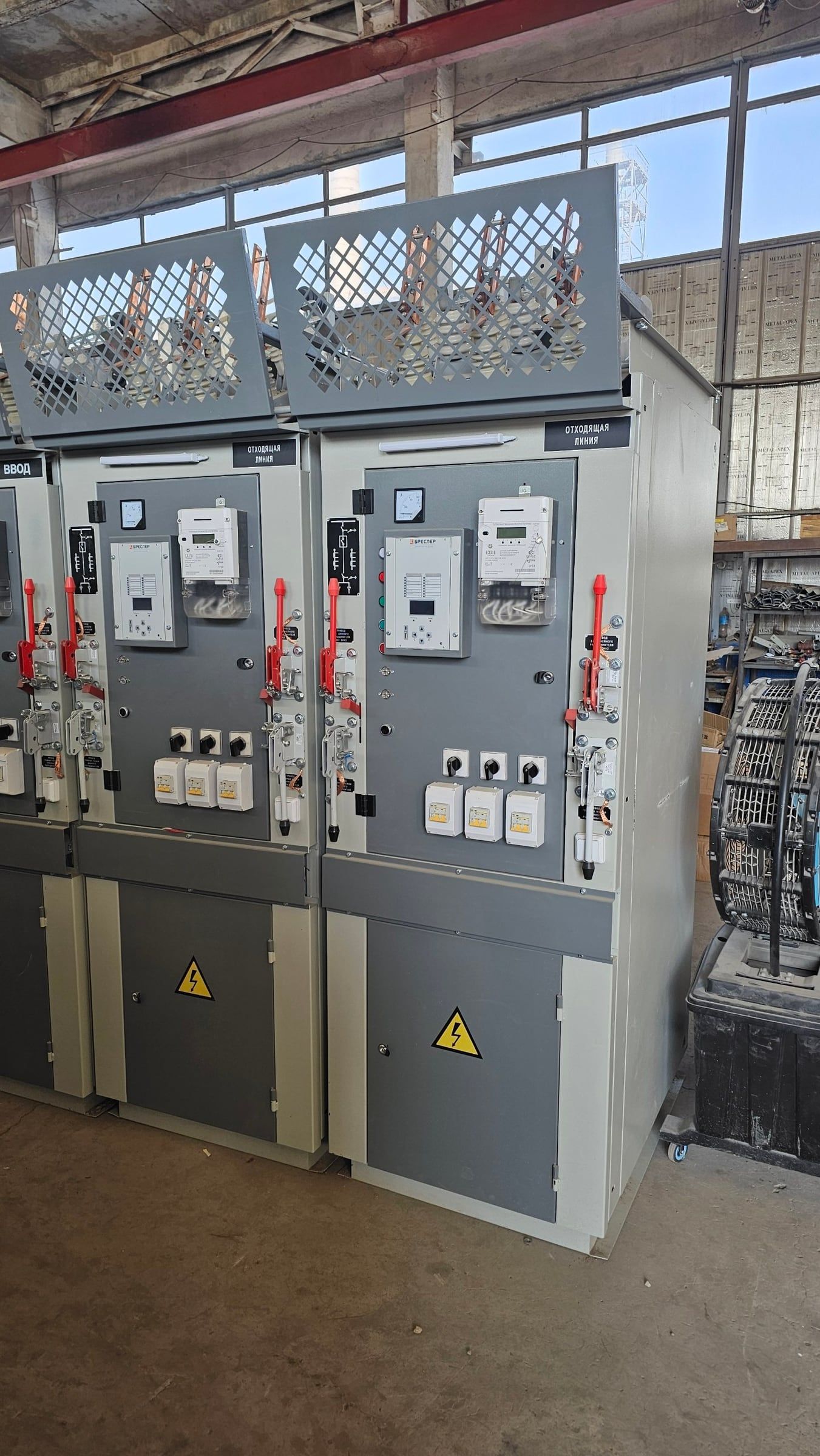

Камеры одностороннего обслуживания для распределительных устройств 6–10 кВ: ставятся в ряд у стены, приводы и релейная аппаратура выведены на фасад. В камеры устанавливают вакуумные выключатели, выключатели нагрузки или разъединители с заземлителями — по схеме присоединения. На фото — собранные линейки КСО в цехе BIONIKA: релейные отсеки, приводы, сборные шины за сетчатым ограждением.

Номинальное напряжение

6; 10 кВ (наибольшее рабочее — 7,2; 12 кВ)

Номинальный ток главных цепей

400; 630; 1000 А

Номинальный ток сборных шин

630; 1000 А

Ток термической стойкости

20 кА (3 с)

Ток электродинамической стойкости

51 кА

Коммутационные аппараты

вакуумный выключатель, выключатель нагрузки, разъединитель

Исполнение

внутренняя установка, У3; обслуживание с одной стороны

6–10 кВ

КСО-292

Камеры сборные одностороннего обслуживания

Камеры для распределительных пунктов и трансформаторных подстанций 6–10 кВ в сетях с изолированной или заземлённой через реактор нейтралью. Внутри — релейный отсек с аппаратурой защиты и учёта, на фасаде — приводы выключателей нагрузки и разъединителей, сборные шины закрыты сетчатым ограждением.

Номинальное напряжение

6; 10 кВ (наибольшее рабочее — 7,2; 12 кВ)

Номинальный ток главных цепей

400; 630 А

Номинальный ток сборных шин

630; 1000 А

Номинальный ток отключения выключателя

20 кА

Коммутационные аппараты

вакуумный выключатель, выключатель нагрузки, разъединители РВЗ / РВФЗ

Исполнение

внутренняя установка, У3; обслуживание с одной стороны

6–10 кВ

КСО-285

Камеры сборные одностороннего обслуживания

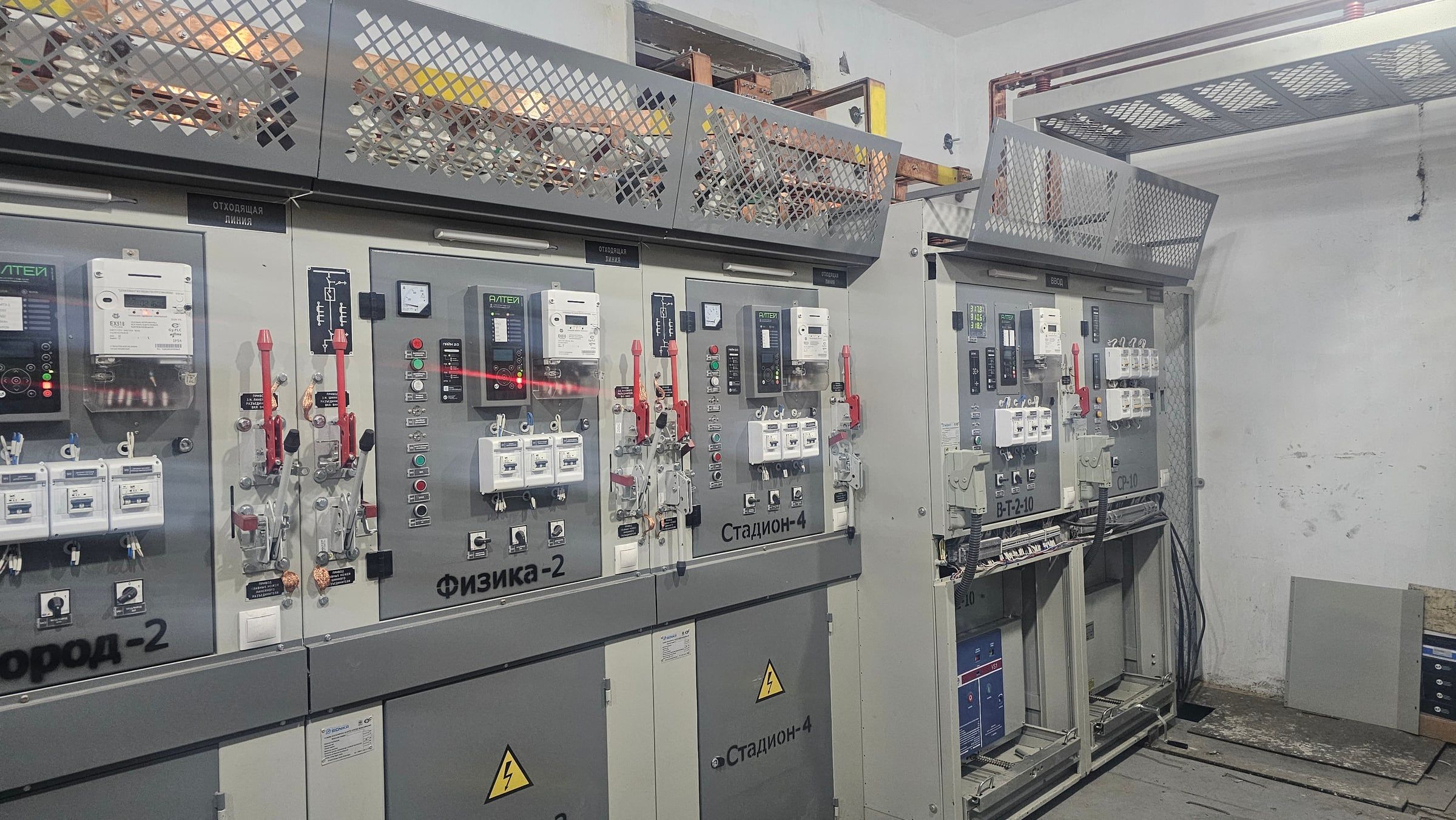

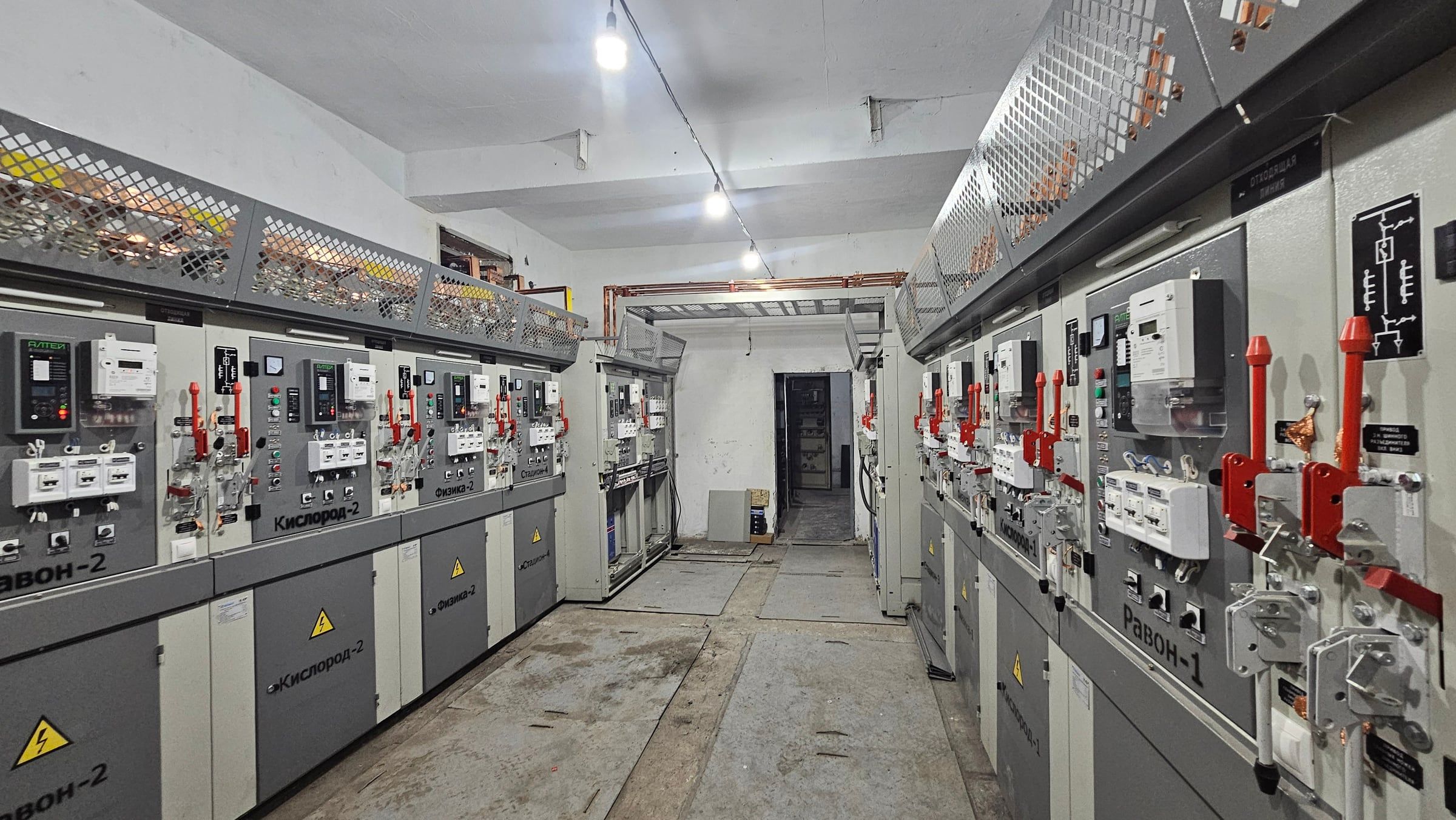

Камеры для распределительных устройств 6–10 кВ городских и промышленных подстанций, распределительных пунктов и сетей электрифицированного транспорта. Комплектуются вакуумными выключателями с пружинно-моторным приводом, защита — на электромеханических реле или микропроцессорных блоках. На фото — РУ на объекте заказчика: линейка КСО с релейными отсеками, приводами и сборными шинами за сетчатым ограждением, камера трансформатора напряжения.

Номинальное напряжение

6; 10 кВ (наибольшее рабочее — 7,2; 12 кВ)

Номинальный ток главных цепей

400; 630; 1000 А

Номинальный ток сборных шин

630; 1000 А

Ток термической стойкости

20 кА (3 с)

Ток электродинамической стойкости

51 кА

Коммутационные аппараты

вакуумный выключатель с пружинно-моторным приводом

Исполнение

внутренняя установка; обслуживание с одной стороны

6–10 кВ

К-59

Шкафы комплектного распределительного устройства (КРУ)

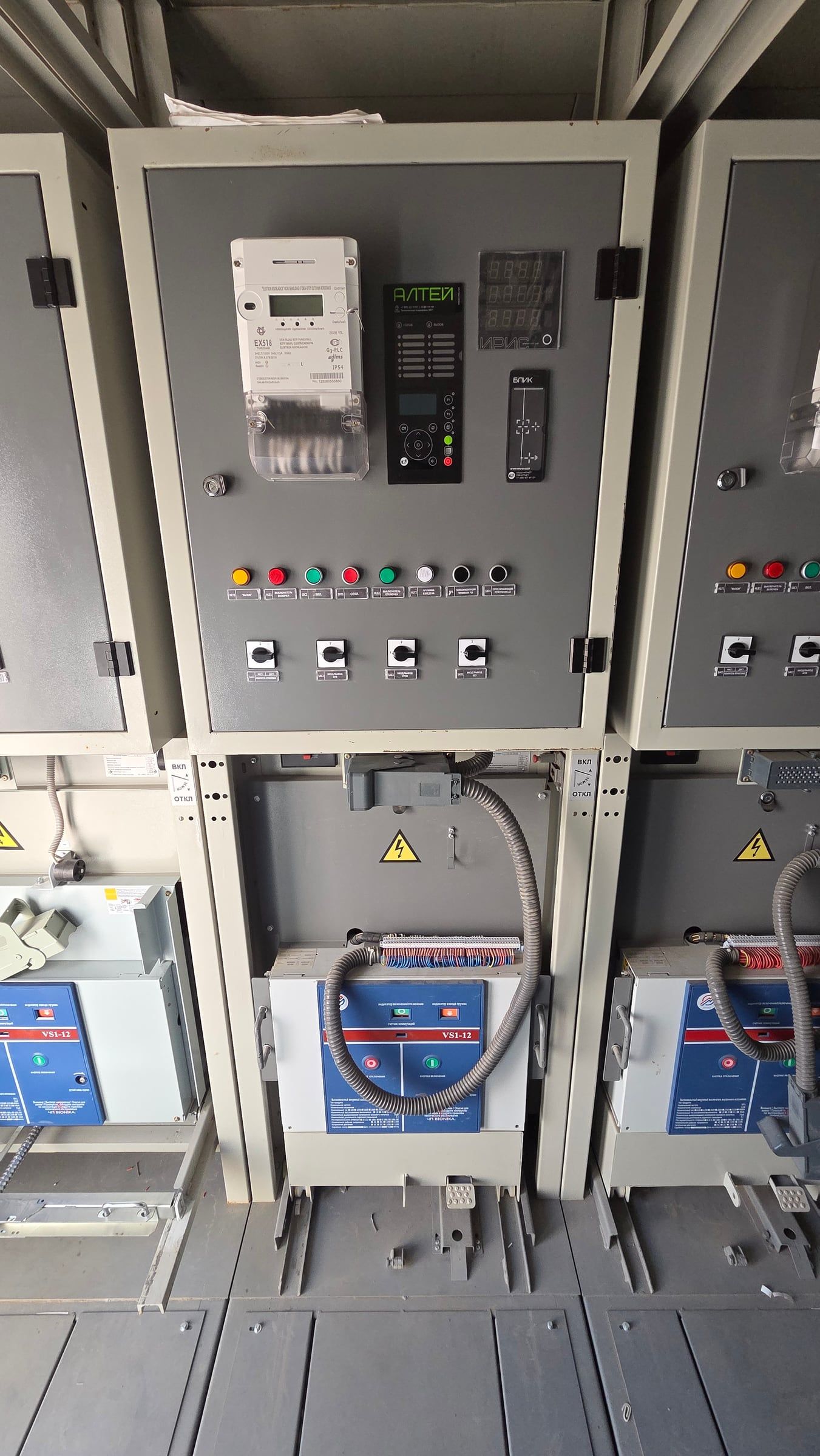

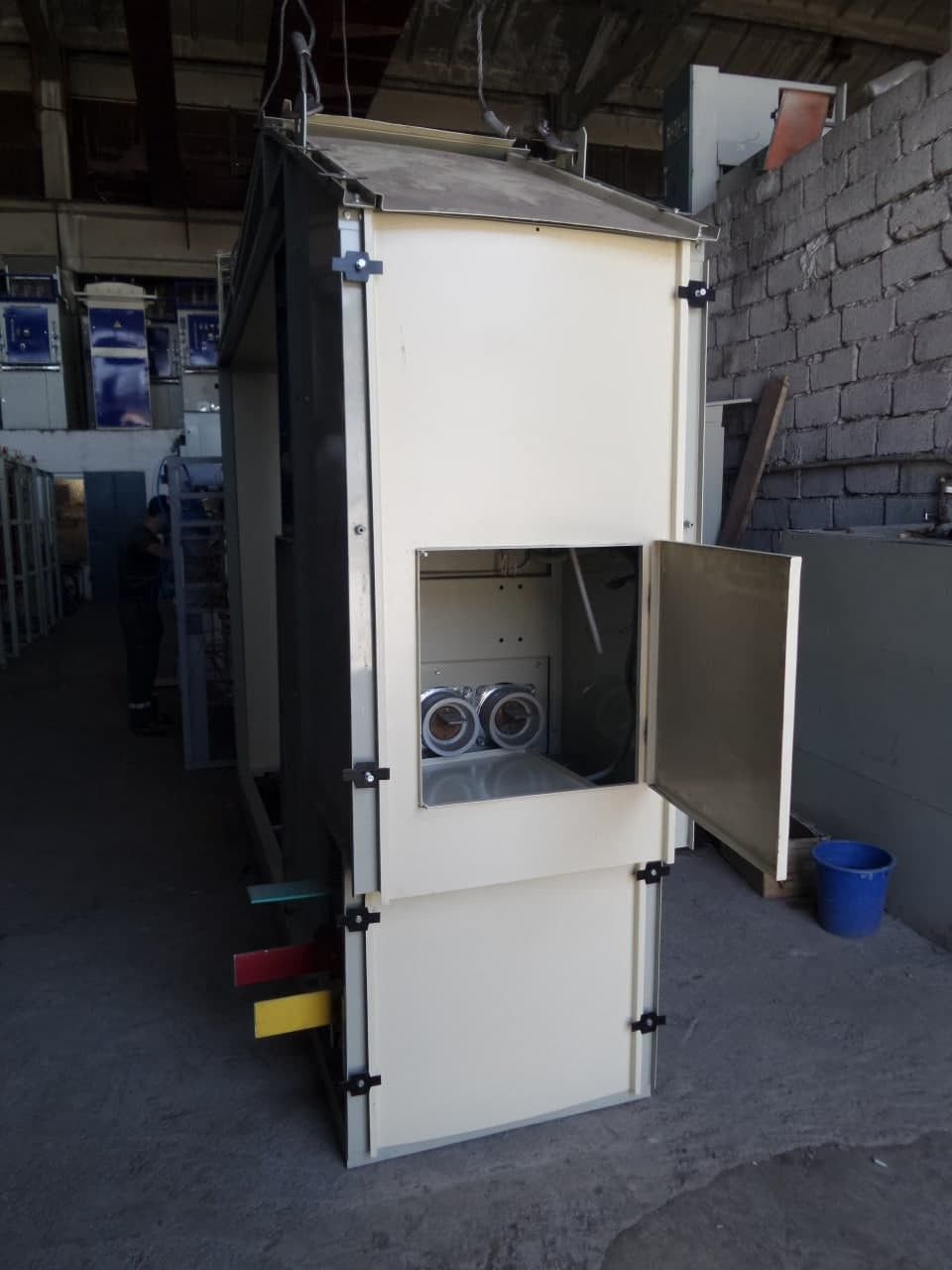

Шкафы КРУ 6–10 кВ с выкатным элементом: выключатель стоит на тележке и выкатывается для обслуживания, отсеки выключателя, шин, кабелей и релейной аппаратуры разделены. Серия выпускается для внутренней установки и в составе КРУН наружной установки. На фото — релейный отсек с аппаратурой защиты и шкаф с выключателем на тележке.

Номинальное напряжение

6; 10 кВ (наибольшее рабочее — 7,2; 12 кВ)

Номинальный ток главных цепей

630–3150 А

Номинальный ток отключения выключателя

20; 31,5 кА

Ток термической стойкости

20; 31,5 кА (3 с)

Ток электродинамической стойкости

51; 81 кА

Тип выключателя

вакуумный, на выкатной тележке

Исполнение

внутренняя установка или в составе КРУН

6–10 кВ

К-104

Шкафы комплектного распределительного устройства (КРУ)

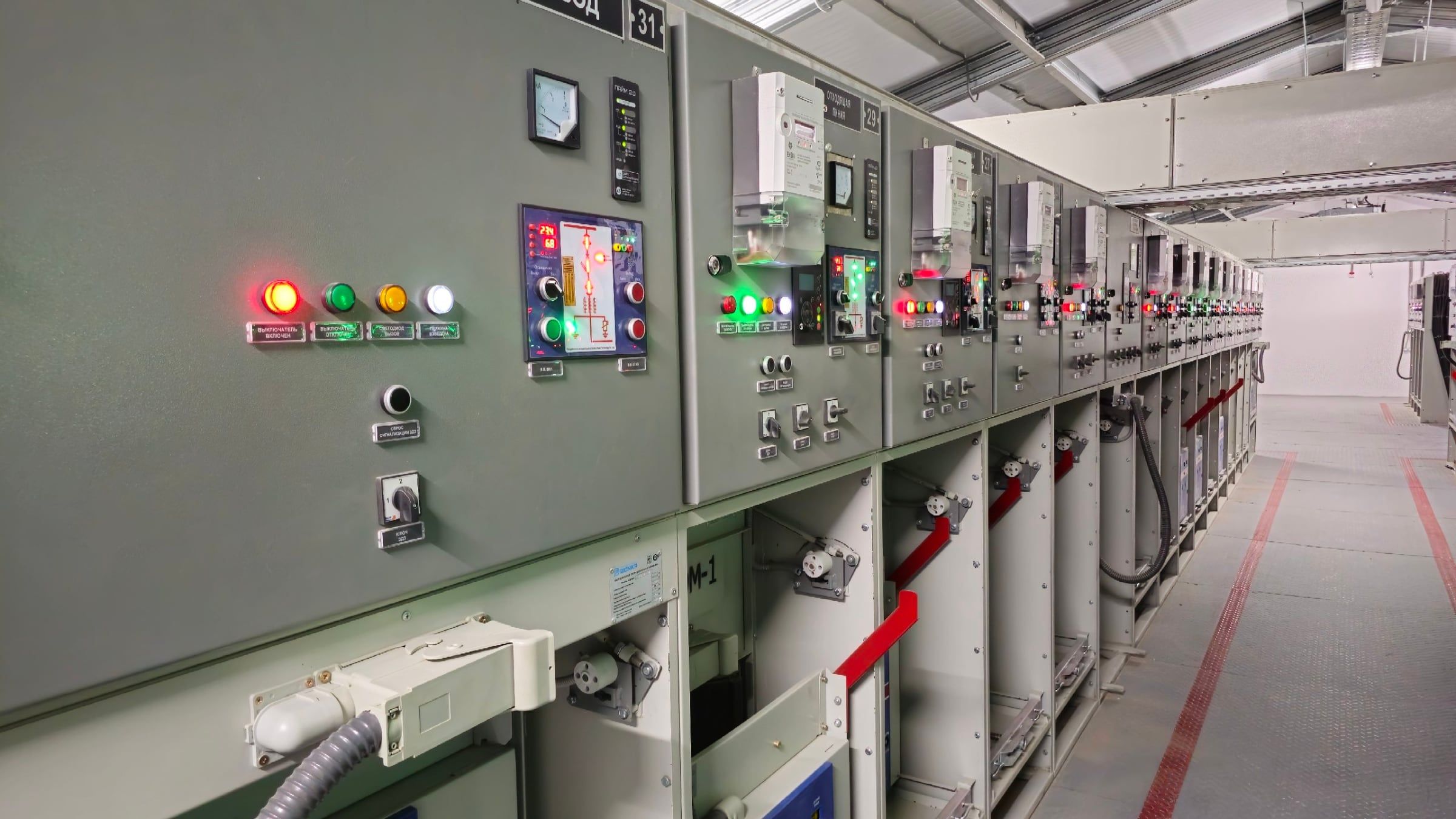

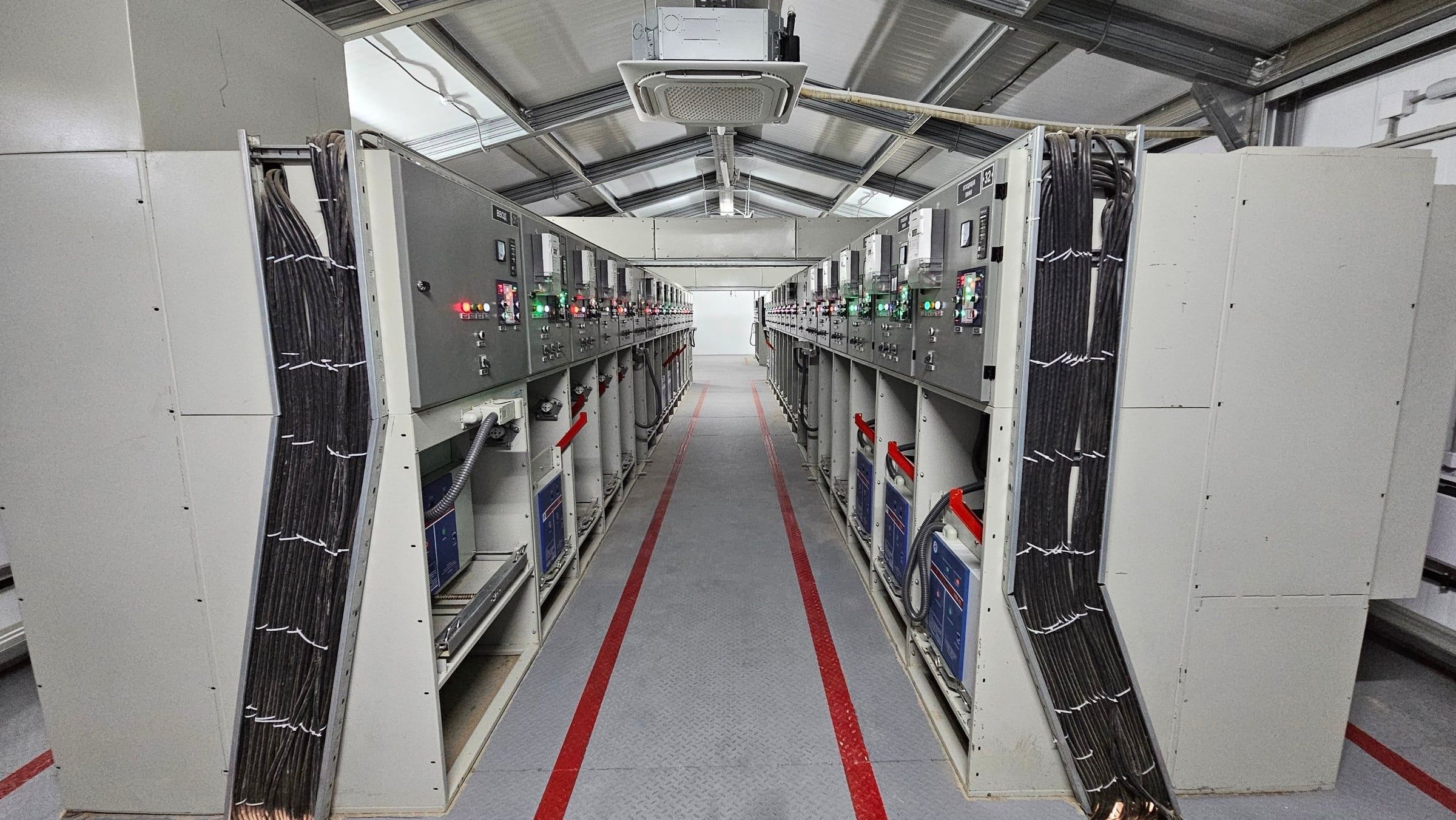

Шкафы КРУ 6–10 кВ внутренней установки с выкатным элементом: вакуумный выключатель на тележке, релейный шкаф с микропроцессорной защитой, шторки, автоматически закрывающие контакты при выкатывании. Применяются в распределительных устройствах подстанций, электростанций и промышленных предприятий.

Номинальное напряжение

6; 10 кВ (наибольшее рабочее — 7,2; 12 кВ)

Номинальный ток главных цепей

630–3150 А

Номинальный ток отключения выключателя

20; 25; 31,5 кА

Ток термической стойкости

20–31,5 кА (3 с)

Ток электродинамической стойкости

51–81 кА

Тип выключателя

вакуумный, на выкатной тележке

Исполнение

внутренняя установка, У3; обслуживание с двух сторон

6–10 кВ

К-37

Комплектное распределительное устройство с вакуумным выключателем

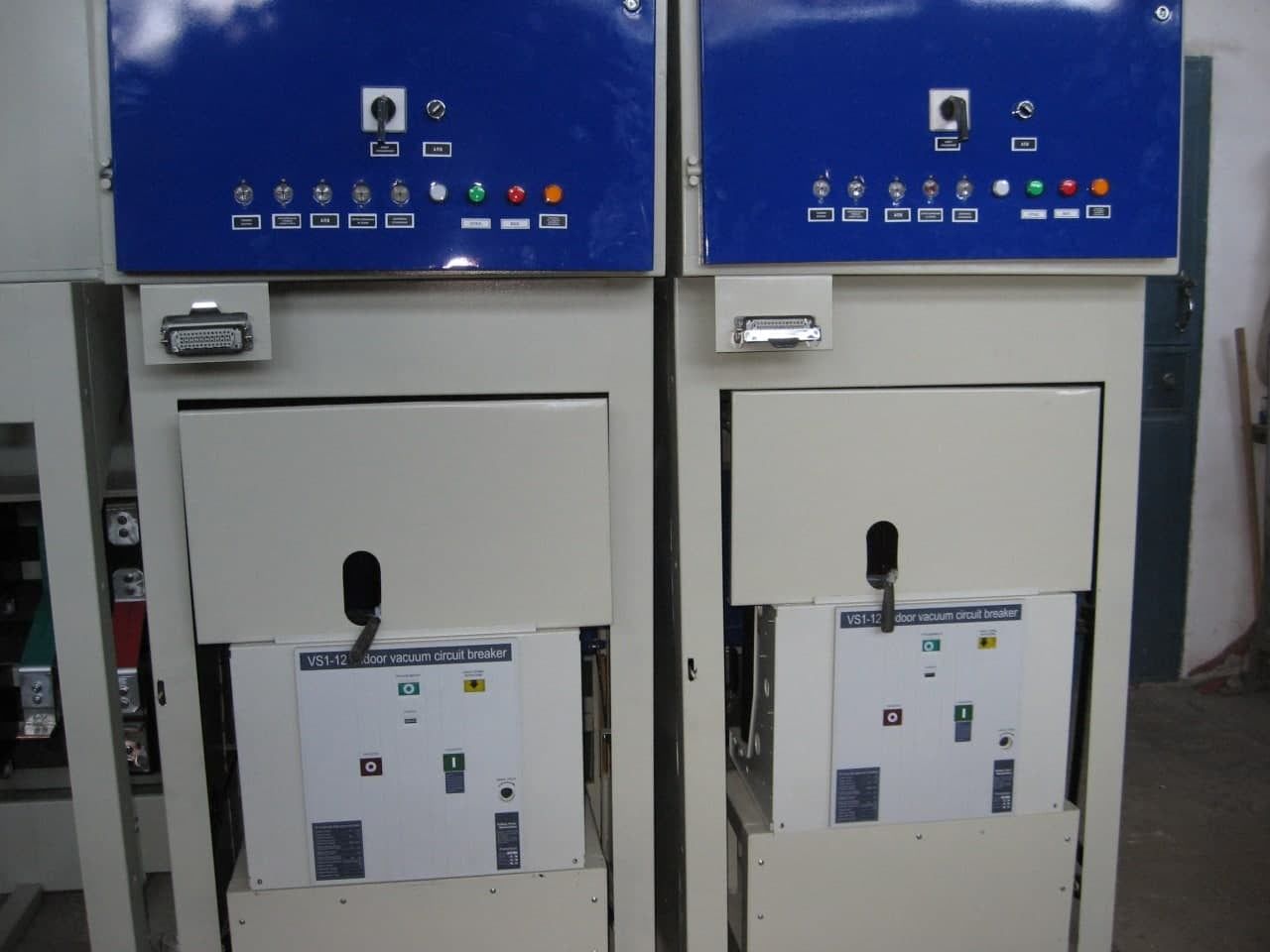

Шкафы КРУН 6–10 кВ наружной установки с выкатным вакуумным выключателем и шкафом релейной защиты и управления. Из шкафов собирают вводы, отходящие линии, секционирование, шкафы ТН и ТСН.

Номинальное напряжение

6; 10 кВ (наибольшее рабочее — 7,2; 12 кВ)

Номинальный ток главных цепей

630; 1000; 1600 А

Номинальный ток отключения выключателя

20; 31,5 кА

Ток термической стойкости

20; 31,5 кА

Ток электродинамической стойкости

51; 81 кА

Тип выключателя

вакуумный, на выкатной тележке

Исполнение

наружная установка, У1 или УХЛ1

6–10 кВ

К-6-У

Шкафы комплектного распределительного устройства

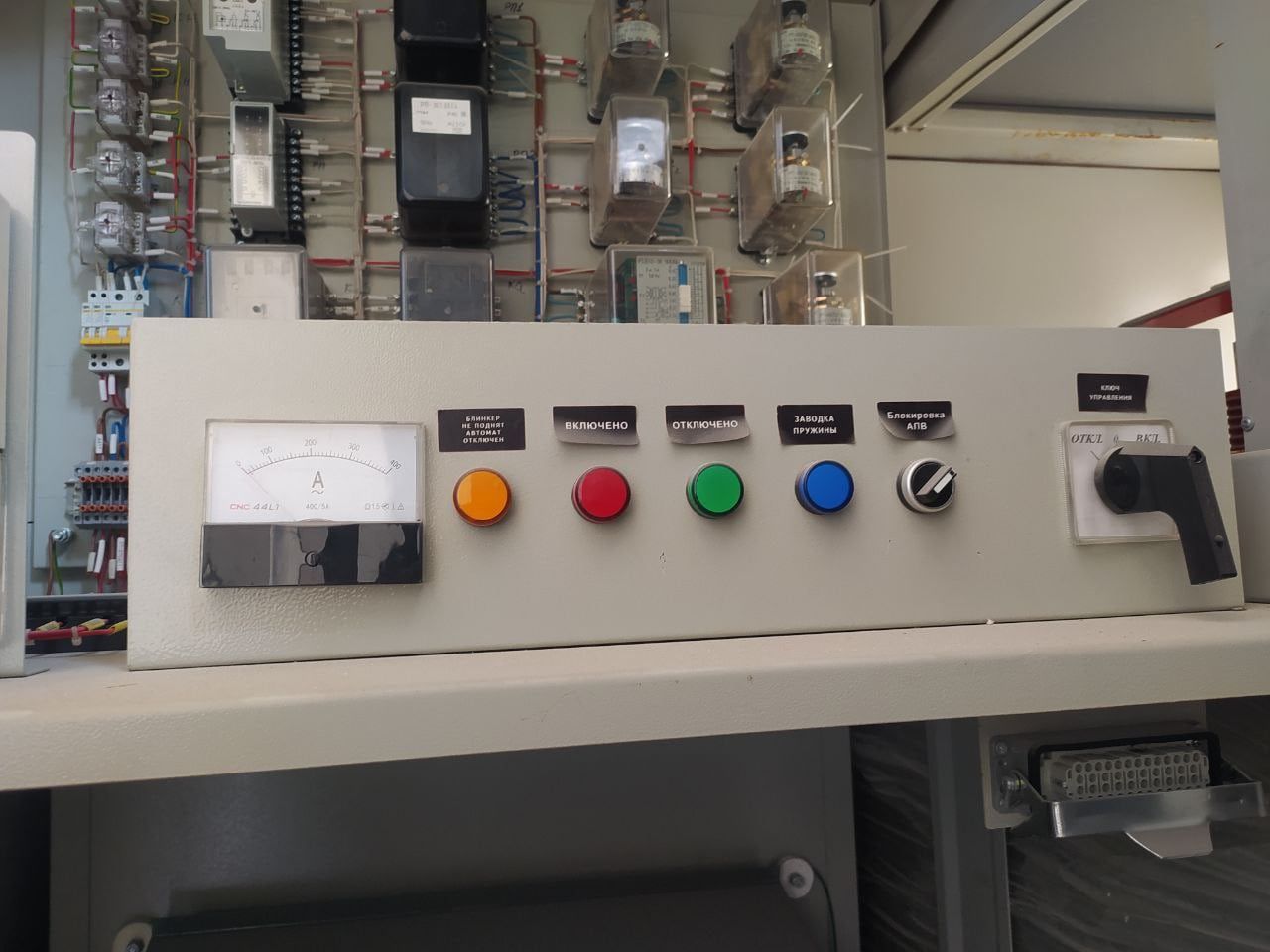

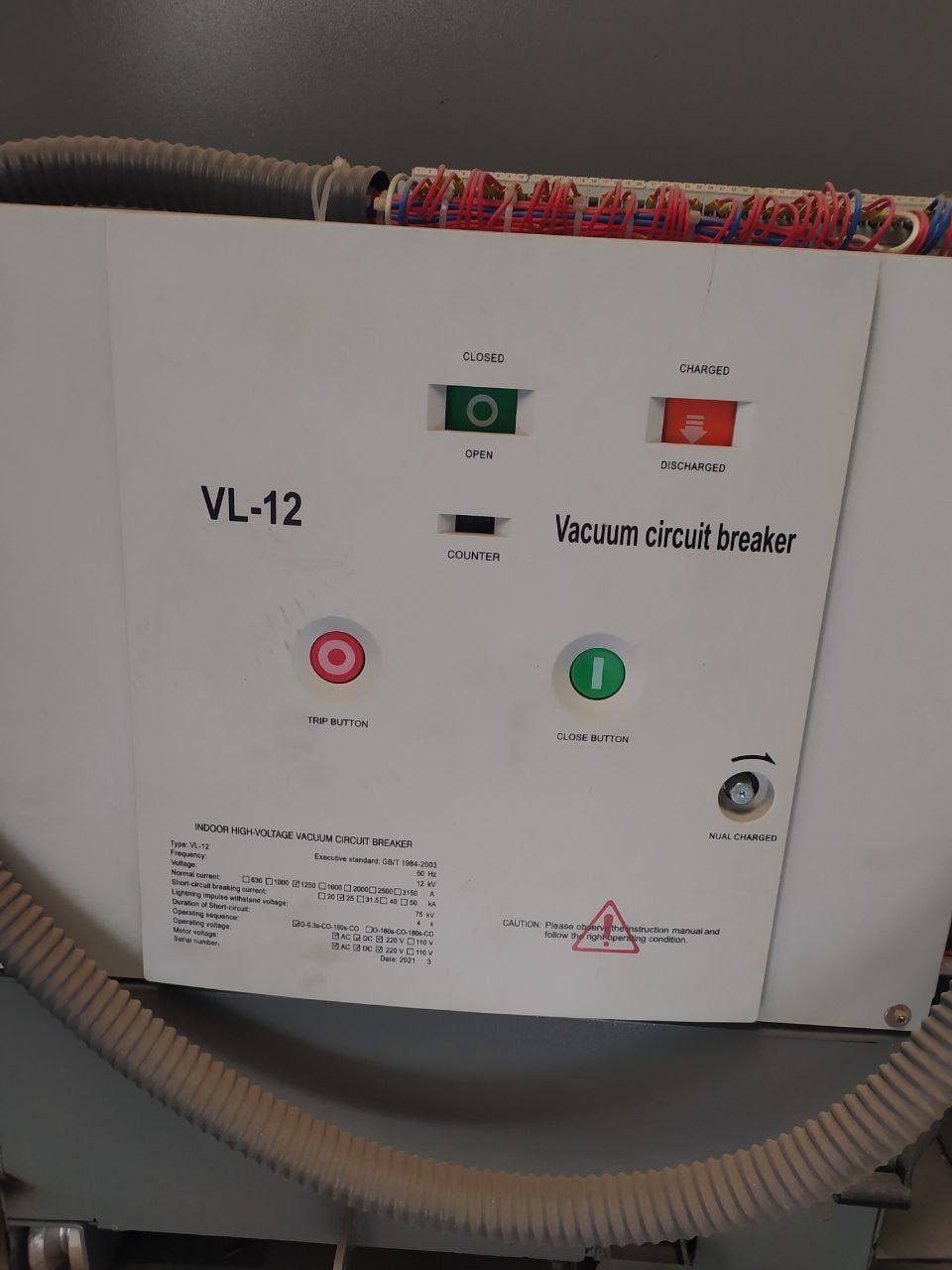

Шкафы в металлическом корпусе с отсеками высоковольтного оборудования.

6; 10 кВ

ЯКНО

Ячейка карьерная наружной установки, отдельно стоящая

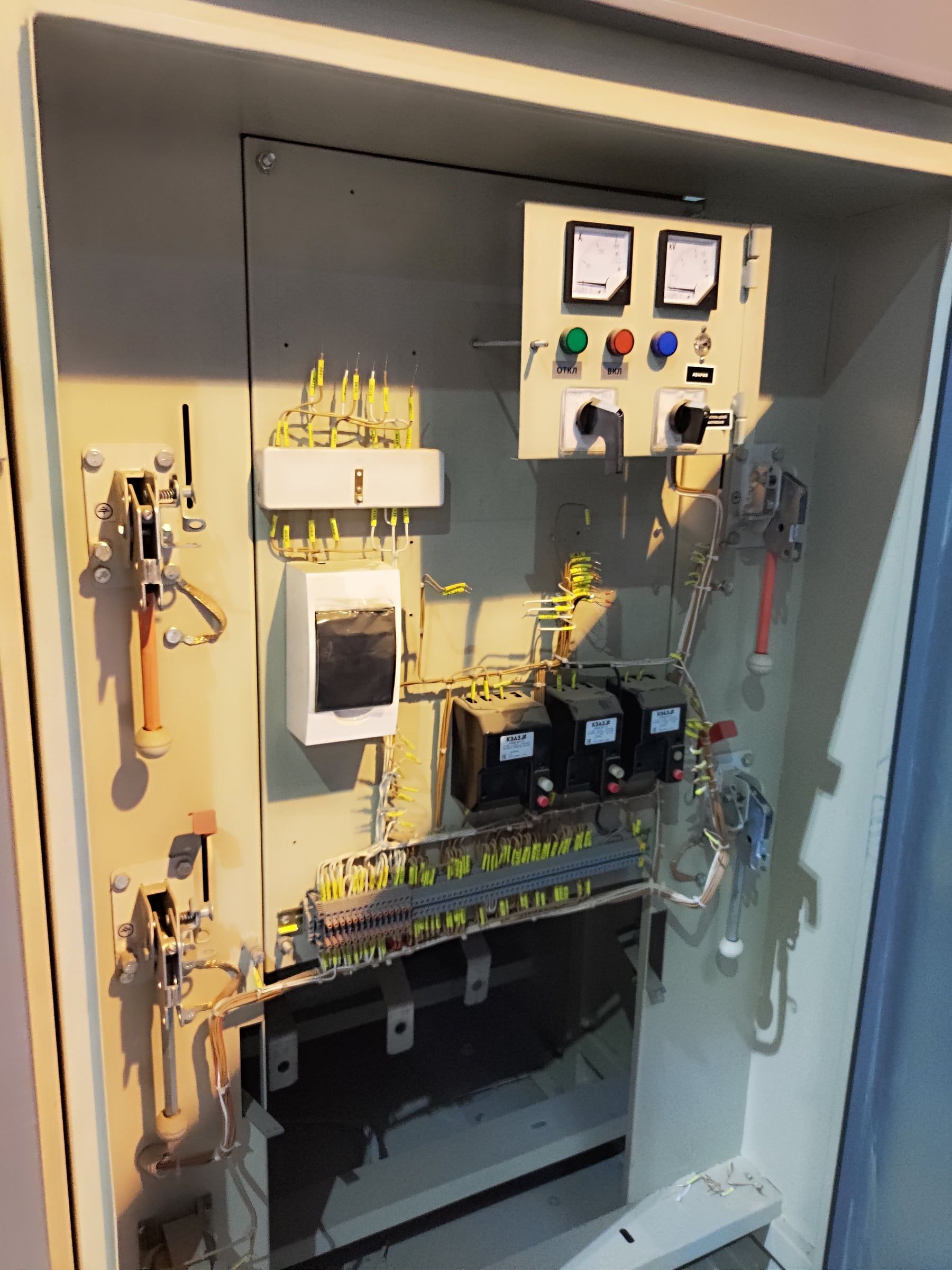

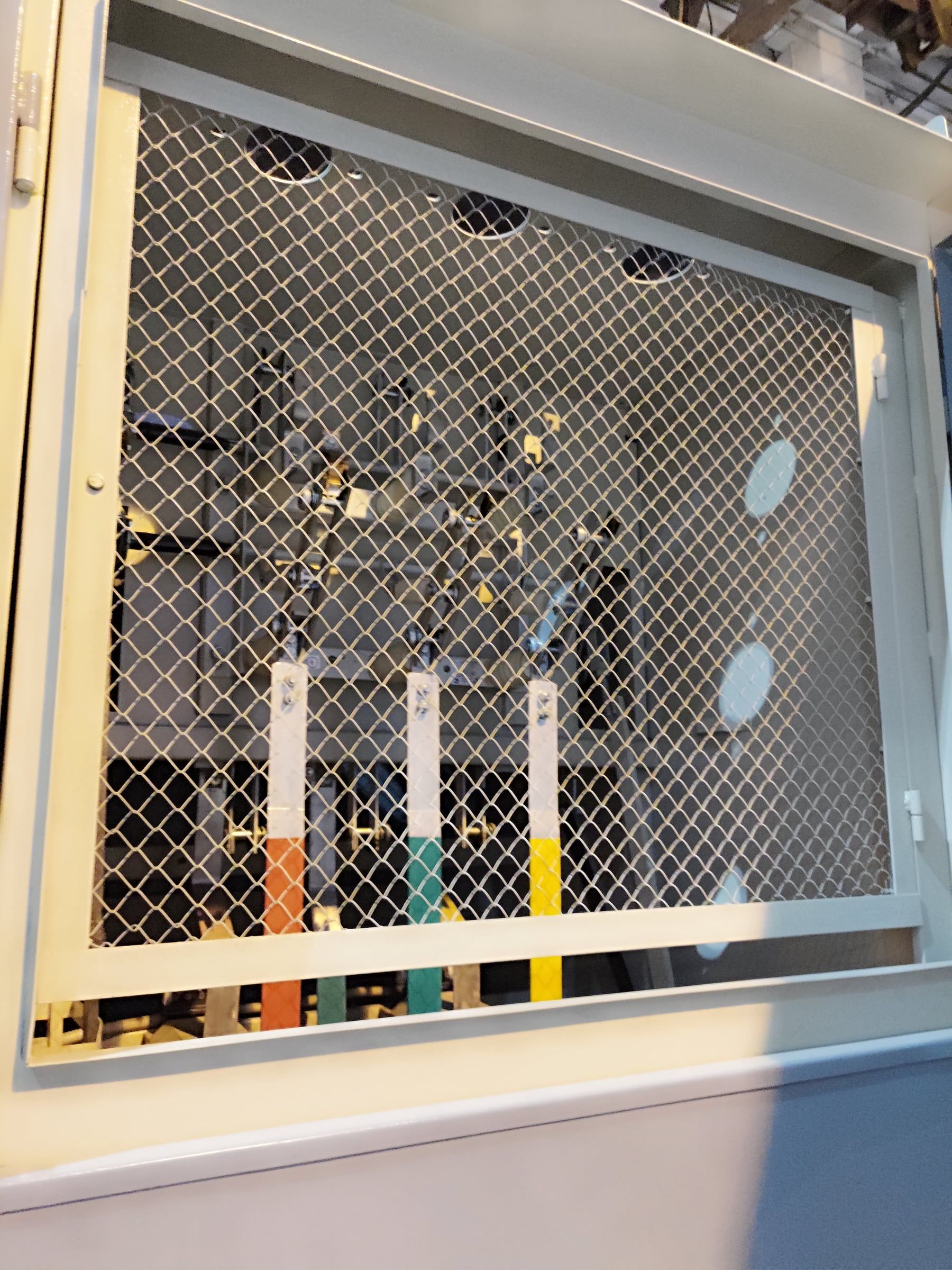

Ячейки наружной установки 6–10 кВ для карьеров и открытых горных работ: питают экскаваторы, буровые станки и другую передвижную технику, секционируют карьерные линии. Корпус защищён от пыли, влаги и механических повреждений.

Номинальное напряжение

6; 10 кВ

Исполнение

наружная установка, отдельно стоящая

6(10)/0,4 кВ

КТП

Комплектные трансформаторные подстанции

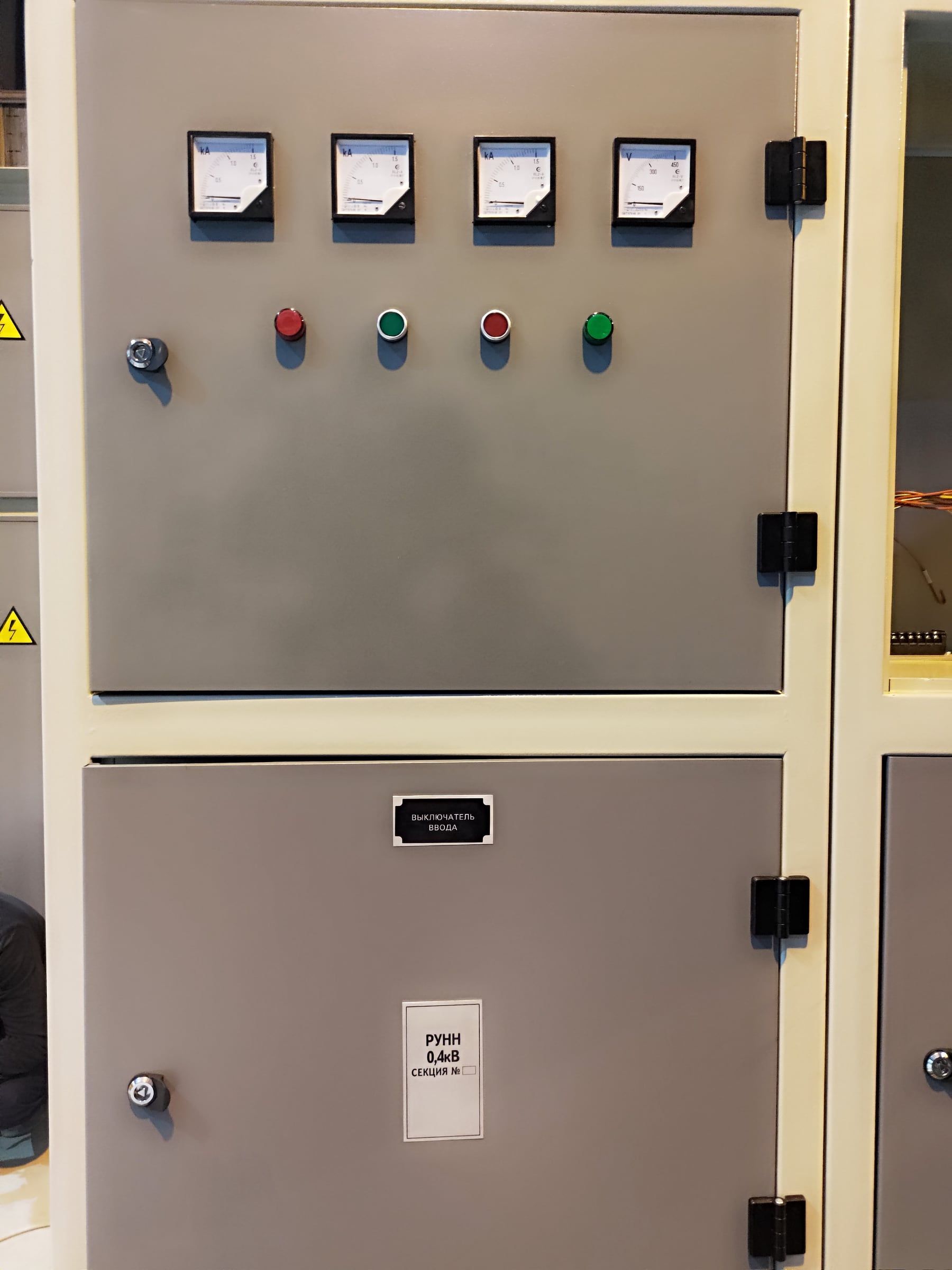

Комплектные трансформаторные подстанции 6(10)/0,4 кВ: устройство со стороны высокого напряжения, силовой трансформатор и распределительный щит 0,4 кВ в одном корпусе заводской готовности. Изготавливаются в цехе и устанавливаются на объекте.

Мощность трансформатора

25–2500 кВА

Напряжение ВН / НН

6 или 10 / 0,4 кВ

Схема

тупиковая или проходная; один или два трансформатора

Исполнение

наружная (У1) или внутренняя установка

6(10)/0,4 кВ

ГКТП

Городская комплектная трансформаторная подстанция

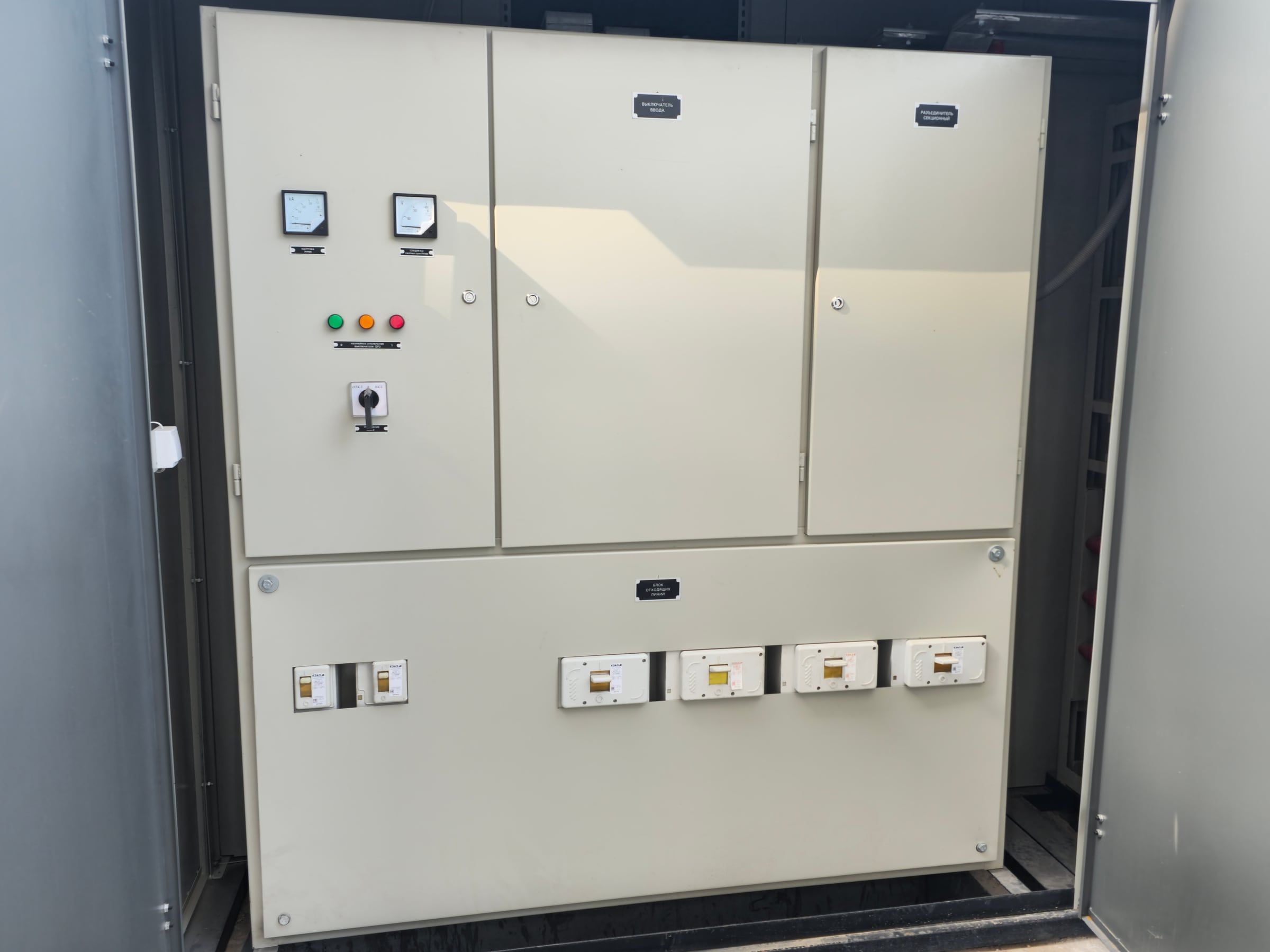

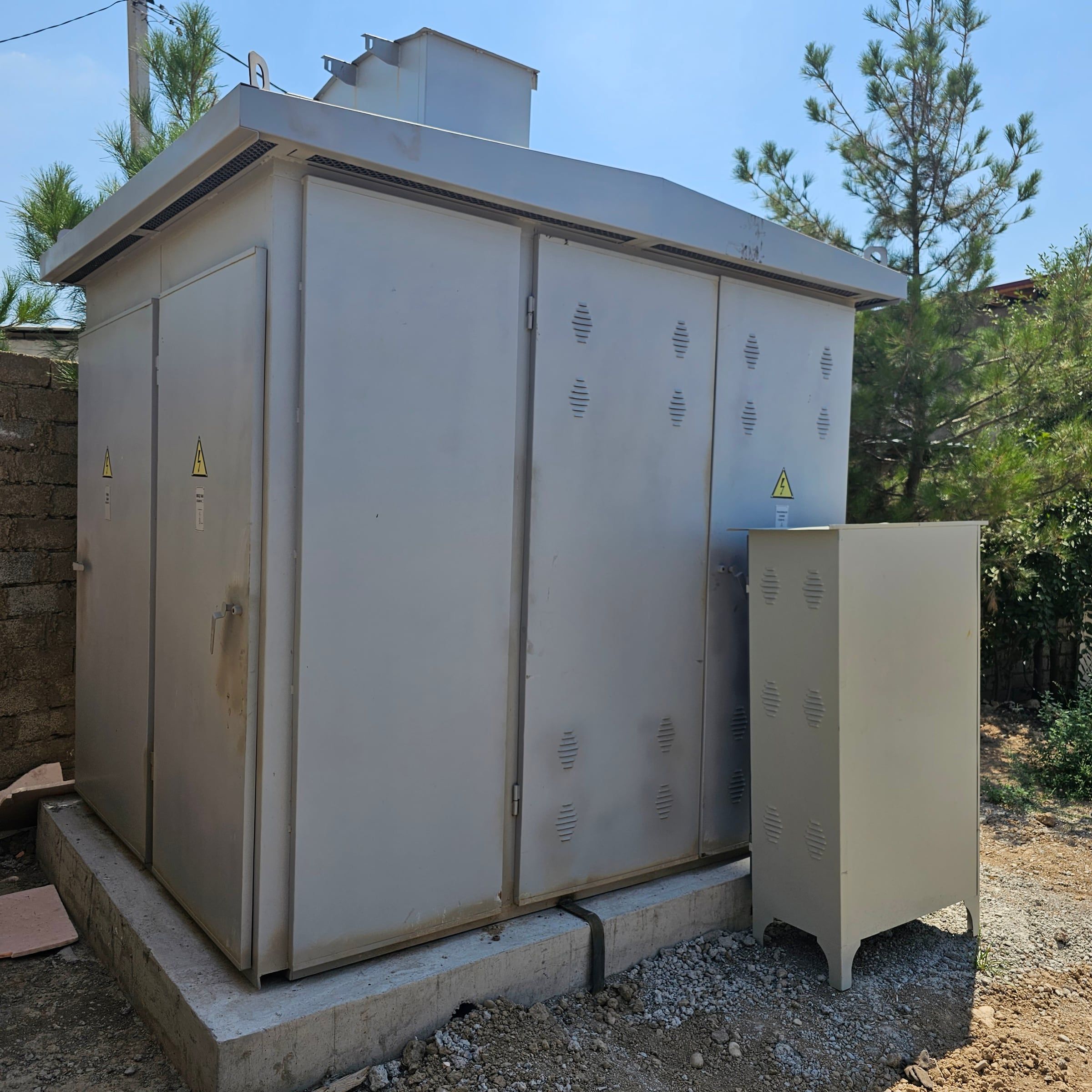

Городские комплектные трансформаторные подстанции 6(10)/0,4 кВ в металлическом корпусе на фундаменте: питают жилые дома, общественные здания и небольшие предприятия. Внутри — отсек высокого напряжения, силовой трансформатор и щит 0,4 кВ с отходящими линиями.

Мощность трансформатора

25–1000 кВА

Напряжение ВН / НН

6 или 10 / 0,4 кВ

Схема

тупиковая или проходная, один трансформатор

Исполнение

наружная установка, У1; кабельные вводы

6(10)/0,4 кВ

2ГКТП

Двойная городская комплектная трансформаторная подстанция

Городские подстанции 6(10)/0,4 кВ с двумя силовыми трансформаторами в металлическом корпусе: при выходе из строя одного трансформатора нагрузку принимает второй. Для потребителей, которым нужен резерв питания, — жилых комплексов, больниц, торговых и общественных зданий.

Мощность трансформаторов

2 × 250–1000 кВА

Напряжение ВН / НН

6 или 10 / 0,4 кВ

Схема

тупиковая или проходная; две секции шин 0,4 кВ

Исполнение

наружная установка, У1; кабельные вводы

6(10)/0,4 кВ

КТПС

Комплектная трансформаторная подстанция столбового типа

Компактная подстанция наружной установки для воздушных линий 6–10 кВ: высоковольтный ввод с разрядниками, силовой трансформатор и шкаф 0,4 кВ в одном блоке. Питает сельские населённые пункты, фермы, насосные станции, стройплощадки и небольшие производства.

Мощность трансформатора

25–250 кВА

Напряжение ВН / НН

6 или 10 / 0,4 кВ

Схема

тупиковая, воздушный ввод ВН

Исполнение

наружная установка, У1

0,4–0,69 кВ и 6–10 кВ

УКРМ

Установки компенсации реактивной мощности

Конденсаторные установки для компенсации реактивной мощности в сетях 0,4–0,69 кВ и 6–10 кВ. Регуляторы NOVAR / DCRL / DCRG автоматически управляют количеством подключённых конденсаторов и поддерживают постоянство cos φ: снижение штрафных санкций со стороны энергоснабжающей организации и повышение нагрузочной способности линий и трансформаторов.

Напряжение сети

400 / 440 / 525 / 690 В; 6 и 10 кВ

Регуляторы

NOVAR / DCRL / DCRG

Мощность

по расчёту для объекта; типовой ряд — от 10 до 1000 квар и выше

Исполнение

внутренняя (У3) или наружная (У1) установка
